CNC Stroje a soustruhy

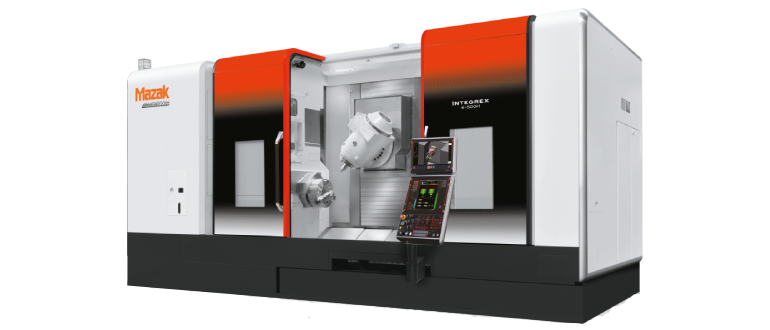

MAZAK Integrex

i-500/2500

Soustružnicko-frézovací centrum s lunetou, 5 os.

Maximální soustružený průměr: 680 mm
Točná délka: 2.500 mm
Luneta: Ø90 – 380 mm
Zdvih osy Y: +/- 215 mm
Osa B: +/- 120°
Maximální délka nástroje: 1.000 mm

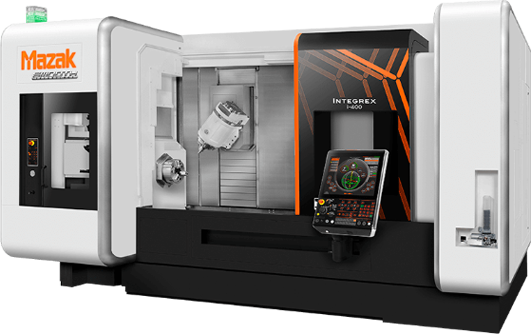

MAZAK Integrex

i-400/1500

Soustružnicko-frézovací centrum s lunetou, 5 os.

Maximální soustružený průměr: 500 mm
Točná délka: 1.500 mm
Luneta: Ø50 – 200 mm
Zdvih osy Y: +/- 125 mm
Osa B: +/- 120°

MAZAK Integrex

i-400S/1500

Soustružnicko-frézovací centrum s protivřetenem, 5 os.

Maximální soustružený průměr: 500 mm
Točná délka: 1.500 mm
Protivřeteno: Ø50 – 400 mm
Zdvih osy Y: +/- 125 mm
Osa B: +/- 120°

CMZ TD-45

Y/2200

Velký soustruh s poháněnými nástroji, C a Y-osou

Maximální soustružený průměr: 700 mm
Optimální obráběné průměry: 200 – 680 mm
Točná délka: 2.200 mm
Luneta: 90-330 mm
Zdvih osy Y je: +80/-60mm

Mori Seiki NL-3000

Y/1250

Soustruh s prodlouženou točnou délkou, poháněnými nástroji, C a Y-osou

Maximální soustružený průměr: 520 mm
Optimální obráběné průměry: 150 – 480 mm
Točná délka: 1.250 mm
Zdvih osy Y je: +/- 60 mm

Mori Seiki NL-3000

MC/1250

Soustruh s prodlouženou točnou délkou, poháněnými nástroji a C-osou.

Maximální soustružený průměr: 520 mm
Optimální obráběné průměry: 150 – 480 mm
Točná délka: 1.250 mm

Mori Seiki NLX-2500

MC/700

Soustruh s poháněnými nástroji a C-osou.

Maximální soustružený průměr: 400 mm
Optimální obráběné průměry: 50 – 300 mm
Točná délka: 700 mm

MAZAK Variaxis

i-800NEO 5AX

5osé vertikální frézovací centrum

Průměr stolu: Ø800mm
Maximální průměr obrobku: Ø1.000mm
Otáčky vřetene: 18.000rpm
Nástroje: HSKA-100
Maximální zatížení stolu: 1.000kg

Haas VF-5

XT/50 5AX

Frézovací centrum s 30 nástroji a sklopným otočným stolem, 5 os.

Pojezdy: 1.524 x 660 x 635 mm
Sklopný stůl TR310 5AX
Max. zatížení stolu: 1.814 kg

Haas VF-3

YT/50 4AX

Frézovací centrum s 30 nástroji a děličkou, 4 osy.

Pojezdy: 1.016 x 660 x 635 mm
Otočný stůl 4AX
Max. zatížení stolu: 1.814 kg

Technologické
možnosti

Maximální soustružený průměr: 700 mm
Běžné dávky jsou: 1 – 100 (300) ks
Optimální obráběné průměry: 100 – 680 mm
Soustružené tolerance: IT5

Točná délka: 1.250/1.500/2.200/2.500 mm
Drsnost povrchu: Ra0,6-0,4
Zdvih osy Y je: +/- 60 / +/- 125 / +/- 215 mm

Pro manipulaci s těžkými polotovary máme k dispozici jeřáby o celkové nosnosti 750 kg a 2.500kg.

Díky konstrukci a výkonu motoru poháněných nástrojů nám nečiní problém komplexně obrábět dílce s průměry mimoosých otvorů až 35mm či dílce vyžadující větší úběr materiálu frézováním (za použití plátkových vrtáků či plátkových fréz o průměru až 80mm).

Díky extrémně robustní konstrukci stroje se orientujeme na obrábění materiálů s vysokou pevností (nerezové či zušlechtěné oceli, slitiny s vysokým obsahem niklu, těžké přerušované řezy).

V oblasti řezných nástrojů spolupracujeme s předními světovými výrobci Walter, TaeguTec, Seco, Sandvik, Guehring, Ceratizit, Fette, Kennametal.

Technická příprava výroby je realizována pomocí CAD/CAM systému GibbsCAM nebo Siemens NX.
